Instrument FMU30 E&H

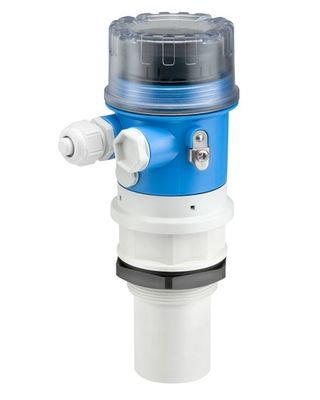

Endress+Hauser pomiar ultradźwiękowy Prosonic FMU30-AAHEABGHF

Opis:

Producent: Endress+Hauser

Produkt nr. : FMU30-AAHEABGHF

Typ produktu: Prosonic T FMU30 pomiar ultradźwiękowy Prosonic Time-of-Flight

AA - Zatwierdzenie: Obszar niegroźny

H - Wyświetlacz działający: wyświetlacz krzywej koperty na miejscu; przycisk przycisku

E - Połączenie elektryczne: gruczoł M20, IP68

AB - Czujnik; Maksymalny zakres; Odległość blokowania: 2"; 8m cieczy/3,5m stałego; 0,35m

GHF - połączenie procesowe: nici ISO228 G2, PP

Temperatura otoczenia: -20 °C do +60 °C (-4 °F do 140 °F)

Temperatura przechowywania: -40 °C do +80 °C (-40 °F do 176 °F)

Waga: 0,8 kg

Waga wysyłki: 2 kg

Dodatkowe informacje:

Zakres zastosowań rozciąga się od monitorowania poziomów w oczyszczalniach ścieków i zbiornikach wody przetwórczej po zastosowania w ładowaniu, składowaniu i zbiornikach buforowych.Czujnik ultradźwiękowy FMU30 oferuje sprawdzone algorytmy oprogramowania, a wszystkie komunikaty ostrzegawcze i alarmowe są wyświetlane na czterostronnym wyświetlaczu czystego tekstu i gwarantują szybkie rozwiązanie problemówWykres zakładki może być również wyświetlany na wyświetlaczu, ponieważ wyniki analizy są wyświetlane bezpośrednio na miejscu, co zapewnia szybką i dokładną diagnozę błędów.

Specyfikacje na pierwszy rzut oka

Dokładność
+/- 3 mm lub +/- 0,2% ustawionego zakresu pomiarowego

Temperatura procesu
-20 °C... 60 °C
(-4 °F... 140 °F)

Ciśnienie bezwzględne procesu / maksymalny limit nadciśnienia
0.7 bar... 3 bary.
(10 psi... 44 psi)

Maks. odległość pomiarowa
czujnik 1-1/2": 2 m (6,6 ft)
Czujnik 2": 3,5 m (11 stóp)

Główne części zwilżone
PP/EPDM

Korzyści

Szybko i prosto.le uruchomienie za pomocą menu prowadzonej operacji na miejscu z wyświetleniem czterech linii tekstu prostego, 7 języków do wyboru

Krzywy koperty na wyświetlaczu na miejscu do prostej diagnozy

Funkcja linearyzacji (do 32 punktów) do konwersji wartości mierzonej na dowolną jednostkę długości, objętości lub przepływu

Metoda pomiaru bez kontaktu minimalizuje wymagania serwisowe

Możliwość montażu od nici G 11⁄2 lub 11⁄2 NPT w górę

Zintegrowany czujnik temperatury do automatycznej korekty zależnej od temperatury prędkości dźwięku

Pokazać mniej

Zakres stosowania

Dwuprzewodowy przyrząd do ciągłego pomiaru poziomu i przepływu bez kontaktu.

Połączenie procesu: wątek

Temperatura: -20 do +60°C (-4 do +140°F)

Ciśnienie: +0,7 do +3bar (+10 do +44psi)

Maksymalna odległość pomiarowa:
czujnik 11⁄2" dla cieczy o długości 5 m (16 stóp) i dla masywnych materiałów stałych o długości 2 m (6,6 stóp),
Czujnik 2" dla płynów 8m (26ft) i dla masowych materiałów stałych 3,5m (11ft)

Odległość blokowania:
Czujnik 11⁄2" 0,25m (0,8ft),
Czujnik 2" 0,35 m (1,15 stóp)

Międzynarodowe certyfikaty ochrony przeciwwybuchowej

Pokazać mniej

Cechy i specyfikacje

Nieprzerwane / Stałe
Poziom punktowy / ciała stałe
Poziom punktowy / Płynne
Ciągłe / Płynne
Zasada pomiaru
Ultrasonic

Charakterystyka / zastosowanie
Kompaktny nadajnik ultradźwiękowy

Dostawy / Komunikacja
2 przewody

Dokładność
+/- 3 mm lub +/- 0,2% ustawionego zakresu pomiarowego

Temperatura otoczenia
-20 °C... 60 °C

(-4 °F... 140 °F)

Temperatura procesu
-20 °C... 60 °C

(-4 °F... 140 °F)

Ciśnienie bezwzględne procesu / maksymalny limit nadciśnienia
0.7 bar... 3 bary.

(10 psi... 44 psi)

Główne części zwilżone
PP/EPDM

Połączenie z procesem
G / NPT 1 1/2 "

G / NPT 2"

Odległość blokowania
Czujnik 1 1/2 "0,25 m

Czujnik 2": 0,35 m

Maks. odległość pomiarowa
czujnik 1-1/2": 2 m (6,6 ft)

Czujnik 2": 3,5 m (11 stóp)

Komunikacja
4...20 mA

Świadectwa / zatwierdzenia
Wymagania w zakresie bezpieczeństwa

Opcje
Akcesoria dołączone:

Flanca UNI 2 "... 4 "

Ograniczenia zastosowania
Zwróć uwagę na wykres zakresu
