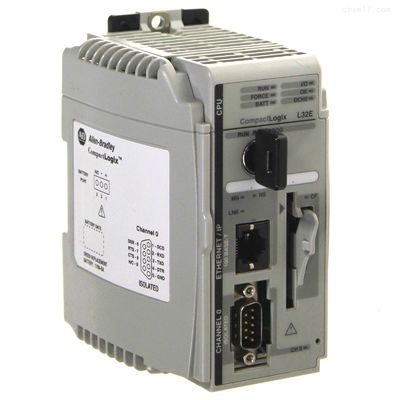

1769-L32E ALLEN BRADLEY CompactLogix 750KB Enet Controller Module

Kompatybilny kontroler modułowy CompactLogix z numerem części 1769-L32E jest programowalnym kontrolerem automatycznym (PAC) wytwarzanym przez Allen-Bradley.Kontroler jest powszechnie stosowany w obsłudze maszyn i zastosowaniach średnich procesówKontroler posiada zintegrowany port RS232 i Ethernet.

Domyślna konfiguracja interfejsu RS232 to DF1 full duplex, 19,2 Kbps, brak parytetu, adres stacji 0, brak uścisku dłoni, wykrywanie błędów BCC, automatyczne wykrywanie odpowiedzi wbudowanej, 8 bitów danych,i 1 stop bit. Ta domyślna konfiguracja może być ręcznie skonfigurowana w celu ustalenia wstępnej komunikacji z urządzeniem.Autokonfiguracja może być używana do automatycznego wykrywania komunikacji UstawieniaPort RS232 może być również skonfigurowany jako interfejs protokołu ASCII do łączenia instrumentów barcode, które są powszechnie stosowane w procesach produkcyjnych.

Komunikacja Ethernet wymaga wstępnej konfiguracji, którą można wykonać za pomocą BOOTP-DHCP lub pobrania za pośrednictwem interfejsu RS232.Kabel Ethernet jest wymagany do podłączenia sterownika do hosta BOOTP.

Kompaktowy kontroler Logix Allen-Bradley 1769-L32E jest dostępny w unikalnym, kompaktowym i ekonomicznym pakiecie, zintegrowanym z jednym (1) portem Ethernet i jednym (1) portem komunikacji seryjnej.Można go podłączyć do urządzenia za pośrednictwem kabla 1747-CP3 lub 1756-CP3 lub kabla EthernetPosiada zintegrowaną pamięć użytkownika o pojemności 750 KB i może być rozbudowywana za pomocą kart CompactFlash, numer modelu 1784-CF128.

1769-L32E posiada wymienną baterię z odpowiednim numerem części 1769-BA.Kontroler obsługuje instalację do szesnastu (16) kompaktowych modułów I/O z maksymalnie trzema grupami 1/O podłączonymi za pomocą dwóch kabli rozszerzających. 1769-L32E ma prąd prądu stałego (5 woltów) 850 mA i rozpraszanie ciepła do 6,5 Wattów.Przykład DIN ma klasyfikację uderzenia w czasie pracy wynoszącą 30 G i klasyfikację uderzenia w czasie pracy wynoszącą 50 G., podczas gdy panel ma moc uderzeniową 30 G w trybie pracy i 50 G w trybie nieczynnym.

Kontroler 1769-L32E ma wibrację 5 G w trybie pracy.1769-L32E może działać w temperaturze od 0 do 60 stopni Celsjusza, zakres temperatury przechowywania od -40 do 85 stopni Celsjusza (-40 do 185 stopni Celsjusza) i zakres wilgotności względnej nie kondensującej od 0 do 95%.Kontroler Logix posiada zestaw certyfikowanych emisji (CISPA11) i posiada unikalną otwartą obudowęZalecane rozmiary linii dla linii na prętach wynoszą od 22 do 16 AWG, podczas gdy linii stałych powinny mieć rozmiar od 22 do 14 AWG.Moduł waży około 2 funtów i mierzy 8x8x5 cali.

Seria CompactLogix 1769 służy jako platforma migracji dla starszych serii Allen Bradley PLC, PLC5 i SLC500.zapewnienie utrzymania i poprawy wcześniejszych możliwości procesora,.
Procesor 1769-L32E może pomieścić do szesnastu (16) kompaktowych modułów I/O. Wspiera również rozszerzenia poprzez dodanie do trzech (3) bibliotek rozszerzeń /O.Kontroler ma zintegrowaną pamięć 750 kilobytów i może być połączony z pamięcią niezłomną za pomocą karty 1784-CF64 lub 1784-CF128 CompactFlash. Kontroler wykorzystuje 1769-BA do rezerwowania pamięci użytkownika. Unikaj pełnego rozładowania baterii, ponieważ może to usunąć pamięć użytkownika, w tym programy użytkownika. Użyj pamięci nielotnej, aby zapobiec takim zdarzeniom.
