Endress+Hauser FDU91-RG2AA pomiar ultradźwiękowy Prosonic Time-of-Flight

Endress+Hauser FDU91-RG2AA pomiar ultradźwiękowy Prosonic Time-of-Flight

Opis:

Czujnik ultradźwiękowy do pomiaru poziomu i przepływu do podłączenia do FMU9x (zakres pomiaru do 10 m)

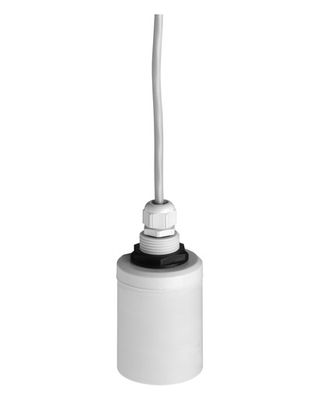

Nazwa produktu: Prosonic S FDU91

Rozszerzony kod zamówienia: FDU91-RG2AA

R-zatwierdzenie: obszar niegroźny

Połączenie G-procesowe: nici ISO228 G1, PVDF

Długość kabli: 10m/32ft

A-grzejnik:W/o

A- Dodatkowa opcja: wersja podstawowa

Waga wysyłki: 2 kg

Dodatkowe informacje:

Czujnik ultradźwiękowy FDU91 do ciągłego, bezkontaktowego i bezobsługowego pomiaru poziomu płynów, past, osadów oraz materiałów puszkowych do grubo rozrzuconych.Ale także do pomiaru przepływu w otwartych kanałach i przypływach pomiarowychPomiar nie podlega wpływowi stałej dielektrycznej, gęstości lub wilgotności, a także nie podlega wpływowi nagromadzenia z powodu samooczyszczania czujników.Maksymalny zakres pomiaru w cieczy 10 m (33 stóp), ciała stałe 5 m (16 stóp).

Korzyści

Zintegrowany czujnik temperatury do korekty czasu lotu.

Hermetycznie spawany czujnik PVDF dla najwyższej odporności chemicznej

Przystosowane do trudnych warunków otoczenia dzięki oddzielnej instalacji od nadajnika
(do 300 m)

Zmniejszenie tworzenia się gruntu z powodu działania samooczyszczającego

Zintegrowane automatyczne wykrywanie czujników dla nadajników FMU90/FMU95 do prostego uruchomienia

Odporność na warunki pogodowe i przeciwpowodziową (IP 68)

Zintegrowane ogrzewanie przeciw nagromadzeniu lodu w czujniku (opcjonalnie) zapewnia niezawodne pomiary

Pokazać mniej

Zakres stosowania

Czujnik do ciągłego, bezkontaktowego pomiaru poziomu płynów i materiałów luźnych w silosach, na pasach, na zbiornikach i w kruszynach.Zazwyczaj stosowane w pomiarach w niskich wysokościach konstrukcyjnych.

Połączenie procesu: wątek

Temperatura: -40 do +80°C (-40 do +176°F)

Ciśnienie: +0,7 do +4bar (+10 do +58psi)

Maksymalny zakres pomiaru: cieczy 10 m (33 stóp), ciał stałych 5 m (16 stóp)

Odległość blokowania: 0,3 m (1 ft)

Międzynarodowe certyfikaty ochrony przeciwwybuchowej

Pokazać mniej

Cechy i specyfikacje

Nieprzerwane / Stałe
Ciągłe / Płynne
Pozostałe
Zasada pomiaru
Ultrasonic

Charakterystyka / zastosowanie
Oddzielna wersja z obudową polową lub obudową top hat rail dla urządzeń szafki sterującej, 300 m między czujnikiem a nadajnikiem

Dostawy / Komunikacja
4-przewodowy (HART, Profibus DP)

Dokładność
+/- 2 mm + 0,17% pomiarów odległości

Temperatura otoczenia
-40 °C... 80 °C
(-40 °F... 176 °F)

Temperatura procesu
-40 °C... 80 °C
(-40 °F... 176 °F)

Ciśnienie bezwzględne procesu / maksymalny limit nadciśnienia
0.7 bar... 4 bary.
(10 psi... 58 psi)

Główne części zwilżone
PVDF (pełnie spawany IP68 / NEMA 6P)

Połączenie z procesem
G / NPT 1"

Odległość blokowania
0.3 m (1 ft)

Maks. odległość pomiarowa
5 m (16 ft)

Komunikacja
Odbiornik:
4... 20 mA HART
Profibus DP

Świadectwa / zatwierdzenia
ATEX, FM, CSA, IEC Ex, JPN Ex, INMETRO, NEPSI, EAC

Opcje

Drugie wyjście 4...20mA

Składniki
Odbiornik: FMU90
