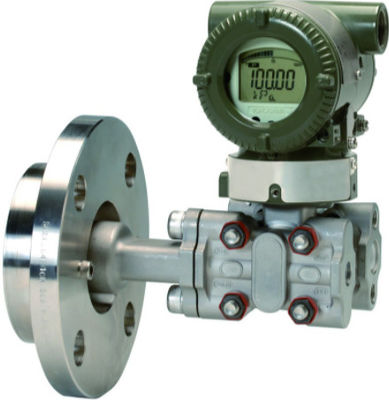

EJA210E-JMS4G Yokogawa Flance Mounted Differential Pressure Transmitter

EJA210E-JMS4G Yokogawa Flance Mounted Differential Pressure Transmitter

Zalety produktu:

1

2

3

4

5

6

Zastosowania produktu:

1

2

3

4

5

Opis produktu:

1

2

3

4

5

Cechy produktu:

• Producent: Yokogawa

• Produkt nr. : EJA210E-JMS4G-917DN-WA13C2HW00-B/D4/TF1/M1W/T52/N4

• Rodzaj produktu: EJA210E Przesyłacz ciśnienia różniczkowego zamontowany na pasku

• Sygnał wyjściowy: J = 4 do 20 mA prądu stałego z komunikacją cyfrową (protokół HART 5/HART 7)

• Zakres pomiaru (kapsuła): M = od 1 do 100 kPa (4 do 400 inH2O)

• Materiał części pod niskim ciśnieniem: S = Flanca pokrywająca i złącze procesowe ASTM CF-8M, Kapsuła Hastelloy C-276 (Diafragma),F316L SST, 316L SST (Inne),Sztuka kapsuł pokryta teflonem 316L SST,Wtyczka odprowadzania/przewodu 316 SST

• Połączenia procesowe: 4 = z 1/2 NPT łącznikiem procesowym

• Materiał śruby i matice: G = 316L SST

• Instalacja: 9 = Typ rurociągu poziomego i wysokiego ciśnienia po lewej stronie

• Obudowa wzmacniacza: 1 = stop aluminiowy

• Połączenie elektryczne: 7 = 1/2 NPT kobieta, dwa połączenia elektryczne z ślepą wtyczką

• Wskaźnik integralny: D = wskaźnik cyfrowy

• N = zawsze N

• Styl połączenia procesu: W = typ spłukiwania

• Klasyfikacja flensów: A1 = klasa ANSI 150

• Rozmiar bramy: 3 = 3 cali (80 mm)

• Materiał płaszcza: C = 316 SST

• Powierzchnia styku uszczelnienia: 2 = płaska (bez ząbkowania)

• Materiał części mokrych (strona wysokiego ciśnienia): HW = 316L SST# Diafragma, 316 SST# Inne

• Pierścień połączenia spłukiwania: 0 = brak

• Rozszerzenie: 0 = Brak

• Płyn napełniający: B = Do ogólnego użytku (olej silikonowy), temperatura procesowa: od 40 do 120°C Temperatura otoczenia: od 40 do 85°C.

• Jednostki kalibracyjne: D4 = kalibracja M (kgf/cm2 jednostki)

• Taśma teflonowa: TF1 = Ochrona przewodu przed lepkim płynem procesowym przez FEP Taśma teflonowa przymocowana z olejem fluorowanym Zakres działania: od 20 do 150 °C, 0 do 2 MPa (nie ma zastosowania do pracy pod próżnią).

• Świadectwo materiału: M1W = dla typu spłukiwania, strona wysokiego ciśnienia: obrzeż procesowa, blok, strona niskiego ciśnienia: obrzeż pokrywająca, złącze procesowe

• Badanie ciśnienia/świadczenie o badaniu przecieku: T52 = klasa ANSI/JPI 150 3 MPa (430 psi)

• Płytka z napędem: N4 = 316 Płytka z napędem SST podłączona do nadajnika

• Waga: 8,3 kg

• Waga wysyłki: 11 kg
