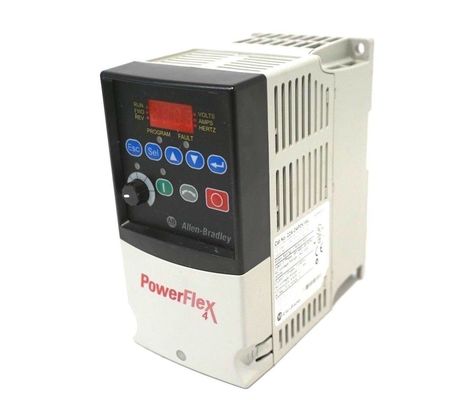

Przemiennik częstotliwości PowerFlex 4 22A-D4P0N104

Maksymalna zdolność zwarciowa:
120V, 200…240V, 380…480V, 460…600V: ±10%
48…63 Hz
0.98 w całym zakresie prędkości

100 000 Amperów symetrycznych
Wejścia sterujące
Cyfrowe
Tryb SRC (źródło):

Analogowe
Analogowe 4…20 mA:
Analogowe 0…10V DC:
Potencjometr zewnętrzny:
Prąd wejściowy = 6 mA
18…24V = Włączone, 0…6V = Wyłączone
0…6V = Włączone, 18…24V = Wyłączone

Impedancja wejściowa 250 omów
Impedancja wejściowa 100k omów
1…10k omów, minimum 2 W
Wyjście sterujące – programowalne
Wyjścia
(przekaźnik formy C)

Obciążalność rezystancyjna
Wyjścia optyczne:
Wyjścia analogowe:

Obciążalność indukcyjna
30V DC, 50 mA
Wyjścia analogowe :
3.0A przy 30V DC, 3.0A przy 125V AC, 3.0A przy 240V AC
30V DC, 50 mA
10-bitowe, 0…10V, minimum 1k om

0.5A przy 30V DC, 0.5A przy 125V AC, 0.5A przy 240V AC
Nieindukcyjne
10-bitowe, 4…20 mA, maksimum 525 omów
Bezpieczniki i wyłączniki nadprądowe
Zalecany typ bezpiecznika:
Zalecane wyłączniki nadprądowe:

Wyłącznik nadprądowy HMCP lub równoważny.
Funkcje ochronne

Ochrona silnika:
Nadprąd:


Utrzymanie zasilania bez zakłóceń:
Ochrona przed przeciążeniem I2 t, 150% przez 60 sek., 200% przez 3 sek. (zapewnia ochronę klasy 10)
Limit sprzętowy 200%, natychmiastowa awaria 300%
Minimalny czas utrzymania to 0.5 sek. - typowa wartość to 2 sekundy

100 milisekund
Hamowanie dynamiczne
Wewnętrzny hamulec IGBT wbudowany we wszystkich wersjach.
Środowisko


Temperatura przechowywania:

Wilgotność względna:
Wstrząsy (podczas pracy):
Wibracje (podczas pracy):
Maksymalnie 1000 m (3300 stóp) bez obniżania parametrów
–40 do 85 stopni C (–40 do 185 stopni F)
Ważne:

Napęd nie może być instalowany w miejscu, gdzie atmosfera otoczenia zawiera lotne lub
żrące gazy, opary lub pył. Jeśli napęd nie będzie instalowany przez pewien czas, musi być
przechowywany w miejscu, gdzie nie będzie narażony na działanie żrącej atmosfery. 0 do 95% bez kondensacji
15G szczytowo przez 11 ms (±1.0 ms)
1G szczytowo, 5 do 2000 Hz
Sterowanie
Dokładność częstotliwości:
Regulacja prędkości:

Przyspieszanie/Zwalnianie:
Przeciążenie chwilowe:
Elektroniczna ochrona silnika przed przeciążeniem:
Wejście cyfrowe: W granicach ±0.05% zadanej częstotliwości wyjściowej.
Wejście analogowe: W granicach 0.5% maksymalnej częstotliwości wyjściowej.
Wyjście analogowe: ±2% pełnej skali, rozdzielczość 10-bitowa.


Pętla otwarta z kompensacją poślizgu: ±2% prędkości bazowej w zakresie prędkości 40:1. 1% prędkości bazowej
w zakresie prędkości 60:1.
Wiele programowalnych trybów zatrzymania, w tym - Ramp, Coast, DC-Brake, Ramp-to-Hold i S Curve.
Dwa niezależnie programowalne czasy przyspieszania i zwalniania. Każdy czas może być zaprogramowany od 0…600
sekund z przyrostem 0.1 sekundy.
Zdolność przeciążenia 150% przez maksymalnie 1 minutę, zdolność przeciążenia 200% przez maksymalnie 3 sekundy.
Zapewnia ochronę silnika przed przeciążeniem klasy 10 zgodnie z artykułem 430 NEC i ochronę silnika przed przegrzaniem
zgodnie z artykułem 430.126 (A) (2) NEC. UL 508C File 29572.
Cecha
falownika
PowerFlex 4
