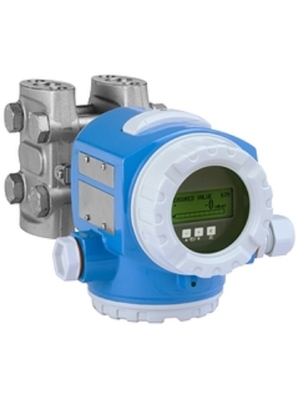

PMD75-ACA7FB3DAAU Ciśnienie różnicowe Deltabar PMD75 FKM Viton Seal

PMD75-ACA7FB3DAAU Ciśnienie różnicowe Deltabar PMD75

Zatwierdzenie: Obszar niegroźny
Wyjście; działanie: C 4-20mA HART; wewnątrz
Obudowa; uszczelnienie pokrywy; wprowadzenie kabla: A T14 Alu IP66/67 NEMA6P; EPDM; gruczołka M20, T14 = pokrywa boczna (Ex d > nici M20)
Wymagania w zakresie nominalnym; Materiał ogniwa; PN: 7F 500mbar/50kPa/7.5psi; 316L; 160bar/16MPa/2400psi
Kalibracja; Jednostka: B **Na zamówienie; patrz dodatkowe specyfikacje.
Materiał membranowy: 3 Monel
Połączenie procesu: D NPT1/4-18 IEC61518 UNF7/16-20, 316L włącznie z 2 zaworami, 316L
FKM Viton
Dodatkowa opcja 1: A Niewybrane
Dodatkowa opcja 2: U Podstawa montażowa, ściana/rurka, 316L, konstrukcja ciężkiej pracy
Szczegóły:Dolna wartość zakresu: -10 mbar
Wartość górnego zakresu: 300 mbar
Wymagania w odniesieniu do przyrządów silnikowych
Wyświetlacz przy 4mA (tylko HART): zerowy
Wyświetlacz przy 20mA (tylko HART): zerowy
Jednostka wyświetlania: zerowa

Specyfikacje na pierwszy rzut oka
Dokładność
Standardowe: 0,05%
Platyna: do 0,035%
Maksymalny błąd pomiaru
0,075%
"PLATYNUM" 0,05%
Temperatura procesu
-40 °C...85 °C
(-40 °F...185 °F)
Średni zakres temperatury
gradient temperatury z rur ciśnieniowych
Zakres pomiaru ciśnienia
10 mbar... 250 barów
(0,15 psi...3750 psi)
Ciśnienie procesowe / maksymalny limit nadciśnienia
420 bar (6300 psi)
Główne części zwilżone
Stop C276
316L
Monel
Tantal
Maks. odległość pomiarowa
400 m (1,312 ft) H2O
Max. ciśnienie procesowe
maks. 420 barów
(maks. 6091 psi)
Membrana procesowa materiału
316L, stop C,
Tantal,
Złoto-rodium
Komórka pomiarowa
10 mbar... 250 barów
(0,15 psi...3750 psi)

Zakres stosowania
Przekaźnik ciśnienia różniczkowego Deltabar PMD75 z czujnikiem piezorezystywnym i spawaną błoną metalową jest stosowany we wszystkich gałęziach przemysłu do ciągłego pomiaru płynów, par i gazów.Działanie 3 kluczy umożliwia proste i niezawodne uruchomienie i obsługęZintegrowany moduł danych HistoROM umożliwia łatwe zarządzanie parametrami procesu i urządzenia. Zaprojektowany zgodnie z normą IEC 61508 do stosowania w aplikacjach bezpieczeństwa SIL2/3.
Do pomiaru poziomu, objętości lub masy w cieczy, monitorowania ciśnienia różniczkowego oraz pomiaru przepływu (objętości lub przepływu masy) w połączeniu z pierwotnymi elementami w gazach, parach i cieczach.

• Połączenia procesowe: nitki
• Temperatura procesu: -40 do +85°C (-40 do +185°F)
• Zakres pomiarowy: od 0,25mbar do 40bar (0,0036 do 600psi)
• Dokładność: ±0,05%, "Platyna" ±0,035% (nieobowiązkowa)
• Międzynarodowe certyfikaty ochrony przeciwwybuchowej, zapobieganie przepełnianiu WHG, SIL, homologacje higieniczne, homologacje morskie

Korzyści

• Najlepsza dokładność, odtwarzalność i długoterminowa stabilność
• Najwyższe bezpieczeństwo ze względu na szczelne przepływy gazowe z możliwościami do SIL2/3, certyfikowane zgodnie z normą IEC 61508
• Łatwe uruchomienie sterowane menu za pośrednictwem lokalnego wyświetlacza, od 4 do 20mA z HART, PROFIBUS PA, FOUNDATION Fieldbus
• Koncepcja zarządzania danymi HistoROM dla szybkiego i łatwego uruchamiania, utrzymania i diagnostyki
• Oszczędności kosztów dzięki koncepcji modułowej umożliwiającej łatwą wymianę czujników, wyświetlaczy lub elektroniki
• Odporność na przeciążenie do 420bar / 42MPa / 6300psi, monitorowana funkcją
• Bezproblemowa i niezależna integracja systemu (HART/PA/FF)
