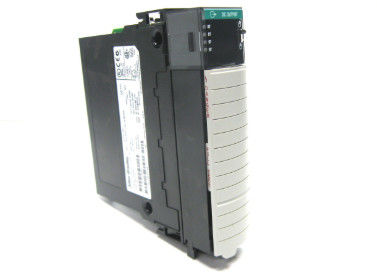

1769-OF4CIA A-B Kompaktowy moduł I/O w magazynie

Moduł wejść/wyjść Compact z numerem części 1769-OF4CIA to moduł wyjść analogowych z wbudowanymi czterema (4) kanałami różnicowymi, indywidualnie izolowanymi. Moduł ten posiada sygnał prądowy wyjściowy 0-20mA i 4-20 mA z pełnym zakresem prądu analogowego odpowiednio 0-21 mA i 3.2-21 mA. Moduł ten należy do systemu 1769 Compact I/O i jest zaprojektowany do współpracy ze sterownikami MicroLogix 1500 i CompactLogix. Moduł ten może być również zainstalowany w zdalnej obudowie I/O przy użyciu adaptera komunikacyjnego DeviceNet z numerem części 1769-OF4CIA lub adaptera komunikacyjnego Ethernet z numerem części 1769-AENTR.
Przede wszystkim moduły wyjść analogowych służą do sterowania elementami wykonawczymi (FCE) lub siłownikami w celu implementacji wielu punktów sterowania. Dostępne formaty danych to dane surowe/proporcjonalne, jednostki inżynierskie, przeskalowane dla PID i procent pełnego zakresu. Konfigurowalne parametry kanałów obejmują wybór zakresu wyjściowego, wyłączenie modułu, opis modułu i przypisanie gniazda. Moduł generuje unikalną tabelę danych dla każdej instancji instalacji, zawierającą adresy kanałów, bity trybu modułu, stan modułu i inne parametry czasu pracy.

Moduł ten wymaga niskiej konserwacji. Posiada automatyczną kalibrację, która jest wykonywana przez moduł za każdym razem, gdy moduł jest zasilany. Dodatkowo, autotest jest wykonywany przy każdym cyklu zasilania. Po wejściu w tryb autotestu, moduł jest nieodpowiadający. Automatycznie przejdzie w tryb aktywnego działania, nowe wartości są aktywnie porównywane z ustawieniami górnego i dolnego ograniczenia, aby zapobiec przekroczeniu zdefiniowanych limitów przez wyjście.

1769-OF4CIA to czterokanałowy moduł wyjść analogowych prądowych izolowanych, sklasyfikowany w serii CompactLogix produkowanej przez. 1769-OF4CI charakteryzuje się 16-bitową rozdzielczością i obsługuje ekranowany kompaktowy kabel modułu analogowego Belden 8761. 1769-OF4CIA charakteryzuje się 330 µV na bit 0 do 20mA z prądem magistrali 5 V DC 165 mA. Jednostka ta charakteryzuje się również rozpraszaniem ciepła o mocy 2,0 W. Posiada szybkość konwersji 110 milisekund i ograniczony stosunek napięcia do prądu, który jest większy niż 2,9 milisekundy. Moduł jest wyposażony w obciążenie rezystancyjne od 0 do 500 Ohmów i ma obciążenie indukcyjne wyjściowe o wartości 0,1 mH. 1769-OF4CIA jest wyposażony w ochronę przed wyładowaniami elektrostatycznymi, które mogą uszkodzić układy scalone lub półprzewodniki. Dlatego podczas dotykania jednostki należy dotknąć uziemionego obiektu, aby rozładować potencjał statyczny. Unikać dotykania złącza magistrali lub pinów złącza i używać stacji roboczej antystatycznej, jeśli jest dostępna. Gdy nie jest używany, 1769-OF4CI powinien być przechowywany w pudełku ekranującym antystatycznym.
1769-OF4CIA charakteryzuje się dokładnością +/-0,35% z dryftem dokładności w stosunku do temperatury +/-0,0058% FS na stopień Celsjusza. 1769-OF4CIA charakteryzuje się nieliniowością +/-0,05% i powtarzalnością +/-0,005%. Jest dostarczany bez określonej kalibracji polowej i ma granicę błędu modułu wynoszącą około +/-0,55% oraz impedancję wyjściową mniejszą niż 1 MOhm. Jednostka ta posiada również zabezpieczenie przed obwodem otwartym i zwarciem oraz zabezpieczenie przed nadmiernym napięciem wyjściowym. Posiada zdolność utrzymania pełnej zdolności operacyjnej przy maksymalnym prądzie zwarciowym około 21 mA. Kompaktowy moduł wyjść prądowych 1769-OF4CIA ma wymiary 118 na 35 na 87 milimetrów (4,65 na 1,38 na 3,43 cala) i wagę 270 gramów (0,60 funta).
