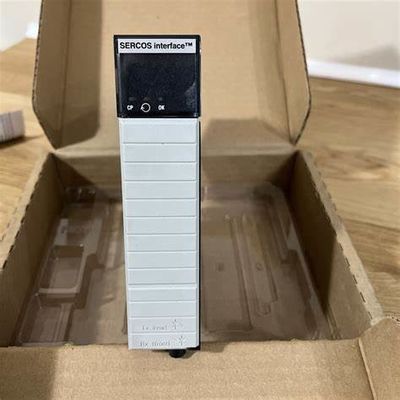

Moduł ruchu ControlLogix SERCOS zintegrowany 1756-M16SE w magazynie

Model 1756-M16SE to zintegrowany moduł ruchu ControlLogix SERCOS. Ten moduł interfejsu SERCOS stanowi łącznik pomiędzy platformą ControlLogix a inteligentnymi serwonapędami. 1756-M16SE to pozbawiony obudowy (otwarty) kontroler i cyfrowy interfejs napędu stworzony do szybkiej komunikacji szeregowej w czasie rzeczywistym za pośrednictwem kabli światłowodowych odpornych na zakłócenia.

Model 1756-M16SE ma 16 osi na moduł i 32 osie na kontroler. Szybkość transmisji danych SERCOS wynosi 4 lub 8 Mb/s, a czas cyklu SERCOS wynosi 1 ms dla aż 4 dysków przy 4 Mb/s i 0,5 ms dla aż 4 dysków przy 8 Mb/s. Tryby sterowania regulują prędkość, moment obrotowy i precyzję. Pobór prądu 1756-M16SE wynosi 760 mA przy 5 V DC i 2,4 mA przy 24 V DC.

Moduł interfejsu 1756-M16SE wykorzystuje 1 cyfrowe łącze światłowodowe, co eliminuje potrzebę stosowania do 18 cyfrowych przewodów na oś. Użytkownik może wysyłać szczegółowe informacje o stanie dysku z napędu do sterownika i odwrotnie. Model 1756-M16SE można podłączyć do następujących serwonapędów: 2093 Kinetix 2000, 2094 Kinetix 6000, 2099 Kinetix 7000 o dużej mocy i serwonapęd 2098 Ultra3000 SERCOS.

1756-M16SE to moduł interfejsu szeregowego systemu komunikacji w czasie rzeczywistym (SERCOS). Moduł ten jest używany głównie do łączenia napędów Kinetix SERVO, takich jak wieloosiowy serwonapęd 2093 Kinetix 2000, wieloosiowy serwonapęd 2094 Kinetix 6000, serwonapęd dużej mocy 2099 Kinetix 7000 i serwonapędy 2098 Ultra3000 SERCOS. Wykorzystuje pojedyncze i cyfrowe łącze światłowodowe, eliminując potrzebę tradycyjnego sposobu okablowania w celu podłączenia każdej osi do modułu.

Model 1756-M16SE obsługuje integrację do szesnastu (16) serwonapędów i obsługuje szybkość transmisji danych SERCOS 4 Mbps i 8 Mbps. Czas cyklu SERCOS różni się w zależności od zastosowanej szybkości transmisji danych i wynosi 0,5 ms dla 2 dysków; 1 ms dla 4 napędów; i 2 ms dla 8 dysków przy szybkości transmisji danych 4 Mb/s i 0,5 ms dla 4 dysków; 1 ms dla 8 dysków i 2 ms dla 16 dysków przy szybkości transmisji danych 8 Mb/s. Ten moduł interfejsu obsługuje tryby sterowania napędem, takie jak pozycja, prędkość i moment obrotowy.

Model 1756-M16SE ma szczelinę o szerokości 1 modułu. Można go zainstalować w dowolnym dostępnym gnieździe w obudowie i jest kompatybilny z obudowami ControlLogix, takimi jak 1756-A4, 1756-A7, 1756-A10, 1756-A13 i 1756-A17. Może być również używany w konfiguracji standardowej lub simplex ControlLogix i używany z modułami zasilaczy, takimi jak 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B. Podobnie obsługuje także nadmiarową konfigurację ControlLogix, wraz z redundantnymi zasilaczami, w tym 1756-PA75R, 1756-PB75R, 1756-PSCA2.

Do połączenia z osiami napędowymi serwo można zastosować plastikowe kable światłowodowe lub szklane kable światłowodowe. Moduł ten ma obudowę typu otwartego.
