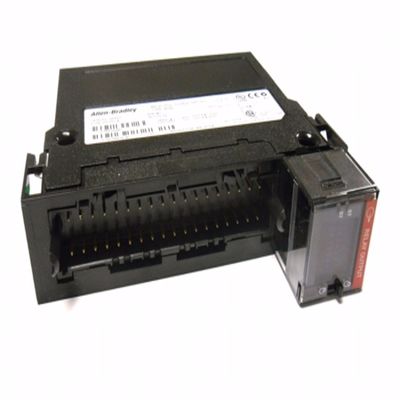

1746-NI8 Analogiczny moduł I/O z jednym gniazdem dla SLC 500

1746-NI8 to analogowy moduł we/wy z jednym gniazdem dla systemu SLC 500. Nadaje się do zastosowań wrażliwych na czas, które wymagają szybkiej konwersji sygnału analogowego i dużej dokładności. Moduł 1746-NI8 ma 8-kanałowe wejście z izolowaną płytą montażową. Pobór prądu przez płytę montażową wynosi odpowiednio 200 mA i 100 mA przy napięciu 5 V DC i 24 V DC. Maksymalny pobór mocy płyty montażowej wynosi 1 W przy napięciu 5 V prądu stałego i 2,4 W przy napięciu 24 V prądu stałego. Moduł 1746-NI8 można zainstalować w dowolnym gnieździe we/wy, z wyjątkiem gniazda 0 w obudowie we/wy SLC 500. Dane sygnału wejściowego są konwertowane na dane cyfrowe poprzez kolejną konwersję aproksymacyjną. Moduł 1746-NI8 wykorzystuje programowalne częstotliwości filtrów z dolnoprzepustowym filtrem cyfrowym do filtrowania sygnału wejściowego. Wykonuje ciągłą autokalibrację i ma napięcie izolacji 750 V DC i 530 V AC, testowane przez 60 sekund. Ma napięcie w trybie wspólnym w zakresie od -10 do 10 woltów, przy czym maksymalnie 15 woltów między dowolnymi dwoma zaciskami.

Moduł 1746-NI8 jest wyposażony w wyjmowaną listwę zaciskową z 18 pozycjami. Do okablowania należy użyć kabla Belden 8761 lub podobnego z jednym lub dwoma przewodami 14 AWG na zacisk. Kabel ma maksymalną impedancję pętli wynoszącą 40 omów przy źródle napięcia i 250 omów przy źródle prądu. Do rozwiązywania problemów i diagnostyki jest wyposażony w 9 zielonych wskaźników stanu LED. Każdy z 8 kanałów ma jeden wskaźnik do wyświetlania stanu wejścia i jeden do wyświetlania stanu modułu. Model 1746-NI8 spełnia normę dotyczącą środowiska niebezpiecznego Division 2 z temperaturą roboczą od 0 do 60 stopni Celsjusza.

Model 1746-NI8 jest wyposażony w ośmiokanałowy moduł wejść analogowych, który można stosować ze stałymi lub modułowymi sterownikami sprzętowymi SLC 500. Moduł ten posiada indywidualnie wybierane kanały wejściowe napięciowe lub prądowe. Dostępne sygnały wejściowe do wyboru obejmują 10 V DC, 1–5 V DC, 0–5 V DC, 0–10 V DC dla napięcia oraz 0–20 mA, 4–20 mA, +/-20 mA dla prądu.

Sygnały wejściowe mogą być reprezentowane jako jednostki inżynieryjne, skalowane dla PID, zliczenia proporcjonalne (zakres od –32 768 do +32 767), zliczenia proporcjonalne z zakresem zdefiniowanym przez użytkownika (tylko klasa 3) i dane 1746-NI4.

Ten ośmio(8) moduł kanałowy jest kompatybilny z procesorami SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 i SLC 5/05. SLC 5/01 może działać tylko w klasie 1, podczas gdy SLC 5/02, 5/03, 5/04 można skonfigurować do pracy w klasie 1 i klasie 3. Kanały każdego modułu mogą być podłączone do wejścia single-ended lub różnicowego.

Moduł ten posiada wyjmowaną listwę zaciskową do podłączenia sygnałów wejściowych i łatwej wymiany modułu bez konieczności zmiany okablowania. Wyboru rodzaju sygnału wejściowego dokonuje się za pomocą wbudowanych przełączników DIP.
