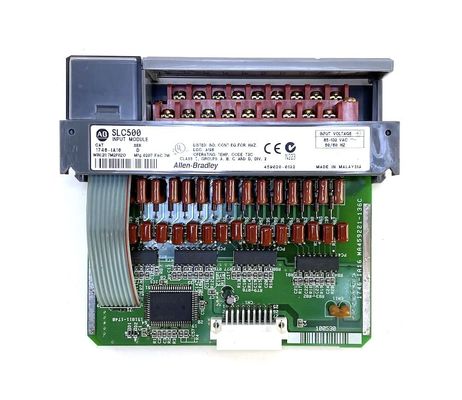

1746-IA16 Moduł wejściowy AC dla SLC 500

1746-IA16 to moduł wejściowy AC, kompatybilny jako element platformy sterownika SLC 500. Ten moduł wejściowy posiada szesnaście (16) kanałów, które akceptują napięcie sygnału AC w zakresie 85-132 VAC.

Moduły wejściowe są niezbędnymi elementami każdego programowalnego sterownika logicznego (PLC), ponieważ zapewniają interfejs w czasie rzeczywistym do urządzeń dyskretnych w procesie. Reprezentują one rzeczywisty stan urządzeń sygnalizacyjnych dla sterownika, który przetwarza logikę. Większość systemów PLC wykonuje skanowanie wejść jako główną fazę wykonywania programu użytkownika. Jeśli sygnały wejściowe nie zostaną wykryte, sterownik nie będzie miał odniesienia do wykonania programu.

Ten moduł wejściowy AC posiada dwadzieścia (20) zacisków. Wszystkie zaciski są używane, przy czym zaciski 18 i 19 służą jako wewnętrznie połączone wspólne. Blok zacisków tego modułu jest wyjmowany, co pozwala na wymianę modułu wejściowego bez konieczności ponownego podłączania zakończeń wejściowych.

Posiada regulowane parametry do precyzyjnego dostrajania działania modułu. Nie ma ograniczeń przy instalacji 1746-IA16, pod warunkiem, że obudowa posiada dostępne sloty do obsługi instalacji. Moduł ten może być instalowany w sterownikach o stałej lub modułowej konstrukcji sprzętowej, lokalnie lub w szafie rozszerzeń.

Moduł ten należy do grupy modułów wejściowych AC SLC 500 o kategorii napięcia roboczego 100-120VAC. Dla napięcia roboczego 200/240VAC odpowiednim numerem części jest 17460IM16. Oba moduły nie oferują wewnętrznych obwodów zabezpieczających. Każde urządzenie wejściowe AC podłączone do tego modułu musi być kompatybilne z prądem udarowym obwodu wejściowego SLC 500.

1746-IA16 waży 0,34 kg i ma wymiary 5 x 2 x 6 (13 cm x 5 cm x 15 cm). Moduł sterownika ma 0,27 W na punkt, z minimum 0,425 W i łącznie 4,8 W. Moduł ma kategorię napięcia sygnału wejściowego 100-120V AC z 16 punktami na wspólny i 16 wejściami. 1746-IA16 jest przeznaczony do ogólnych zastosowań wejściowych. Montaż jest typu chassis i posiada 16 kanałów. Napięcie robocze mieści się w zakresie 85-132V AC sygnału wejściowego. Jest to 16-kanałowy cyfrowy moduł wejściowy AC dla programowalnego sterownika. Napięcie robocze wynosi 85-132V AC przy częstotliwości roboczej 47-63 Hz. Pobór prądu magistrali przy 5V DC wynosi 0,085 mA, a przy 24V DC wynosi 0 A.

Sygnał dla opóźnienia narastania (ON-delay) wynosi maksymalnie 35 ms, a sygnał dla opóźnienia opadania (OFF-delay) wynosi maksymalnie 45 ms. Maksymalne napięcie stanu wyłączenia (OFF-state) osiąga 30V AC, a prąd stanu wyłączenia 2 mA. Prąd wejściowy przy 120V AC wynosi nominalnie 12 mA. 1746-IA16 ma czas trwania prądu udarowego maksymalnie do 500 mikrosekund i maksymalny prąd udarowy 0,8 mA.
