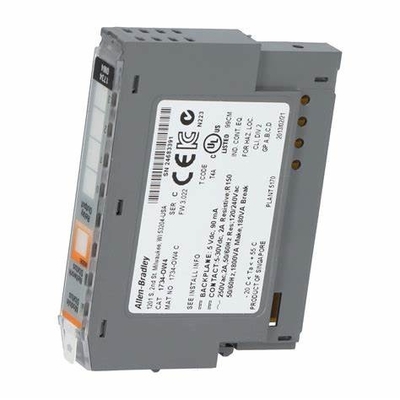

1734-OW4 ALLEN BRADLEY Moduł wyjściowy dyskretny z czterema (4) pojedynczymi biegunami

Allen-Bradley 1734-OW4 jest modułem POINT O/I. Jest to moduł dyskretnego wyjścia z czterema (4) kontaktami SPST (Normally Open (NO)).Te wyjścia kontaktowe są kontaktami bez napięcia i wsparciem działającym z 5-30 VDC; napięcia 120 VAC i 250 VAC. ideally used for implementing distributed I/O architecture and supports installation to a DIN rail and couples with an appropriate terminal base for wiring of signal an input power with applicable bases such as 1734-TB, 1734-TBS, 1734-TOP lub 1734-TOPS.

Wyjścia kontaktowe 1734-OW4 wykazują opóźnienie w przejściu sygnału z włączonego do wyłączonego o 26 ms przy początkowym rezystancie kontaktowym 30 m.musi być przydzielony z prądem 80 mA POINTBus, podczas gdy rozpraszanie mocy modułu jest 00,5 W i rozpraszanie cieplne 1,7 BTU/h.

1734-OW4 obsługuje każdy dostępny adapter komunikacji POINT I/O, taki jak Ethernet, ControlNet i ProfiBus.Adaptory te umożliwiają 1734-OW4 otrzymywanie poleceń od partnerskich sterowników takich jak ControlLogix i CompactLogix i wdrażanie sekwencji automatyzacjiPonadto można go połączyć z dowolnym innym modułem punktów I/O w celu osiągnięcia wymaganego poziomu I/O.

1734-OW4 wymaga temperatury roboczej -20...55 stopni C (-4...131 stopni F) i temperatury nieobjętej pracą -40...85 stopni C (-40...185 stopni F), podczas gdy wilgotność względna wynosi 5-95%,nie kondensujące.

Allen-Bradley 1734-OW4 POINT I/O 4 Relay Output Module to moduł elektroniczny, który posiada 4 otwarte elektromechaniczne wyjścia przekaźnika z czasem opóźnienia wyjścia 20 ms od włączania do wyłączania.Ma maksymalny prąd wycieku w stanie OFF wynoszący 1.2 mA @ 240V AC za pośrednictwem rezystora krwawienia. 1734-OW4 ma rezystancję kontaktową 30m?, z rozpraszaniem mocy 0,5W przy równoważnym rozpraszaniu cieplnym 1,7 BTU / h.Jego prąd POINT BUS wynosi 80mA z zasilaniem 5V DC, może być zainstalowany na dowolnym z 4 1734 podstawowych modułów końcowych.

1734-OW4 jest zamontowany na szybie DIN przy użyciu śrub końcowych, określonych przez blok bazowy.i napięcie izolacyjne 250 V badane przy 2550 V prądu stałego przez 60 sekund między polem a systemem oraz między zestawem kontaktów1734-OW4 ma maksymalną częstotliwość przełączania 1 operacji na 3 sekundy i jest zależny od obciążenia, z oczekiwaną żywotnością kontaktu elektrycznego zależnego od obciążenia 100 000 cykli.Jest oznaczony kodem temperatury T4 i T4AModuł ma otwarty typ obudowy. Ma jedną kategorię drutu sygnału ON z 0,25-2,5 mm2 (22-14 AWG) stałym i strumieniowym drutem miedzianym o temperaturze 85°C.1734-OW4 ma temperaturę pracy od -20 do 55 stopni. C (-4 i 131° F) przy wilgotności nie kondensacyjnej 5-95%.Każde wyjście cyfrowego modułu kontaktowego 1734-OW4 jest znamionowane 240VDC RMS przy 2A, a prąd zależy od obciążeniaPosiada 4 wyjścia przekaźnika N.O. i prąd POINTBus 80 miliamperi z maksymalnym rozpraszaniem mocy 0,5 Watt.
