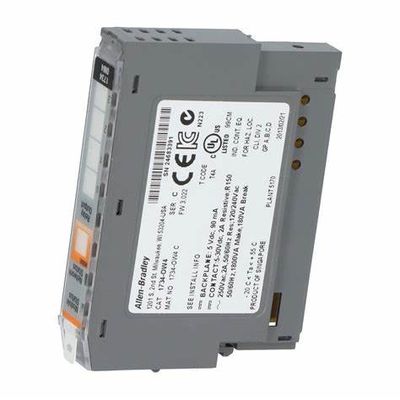

1734-OW4 Moduł wyjściowy dyskretny z czterema (4) jednobiegunowymi

1734-OW4 to moduł POINT O/I. Jest to moduł wyjść dyskretnych z czterema (4) stykami zwiernymi (SPST) normalnie otwartymi (N.O.). Styki te są bezpotencjałowe i obsługują napięcia od 5-30 VDC; 120 VAC i 250 VAC. Posiada kompaktową i małą konstrukcję, idealnie nadaje się do implementacji rozproszonej architektury I/O, obsługuje montaż na szynie DIN i współpracuje z odpowiednimi bazami terminalowymi do okablowania sygnału i zasilania, takimi jak 1734-TB, 1734-TBS, 1734-TOP lub 1734-TOPS.

Wyjścia stykowe modułu 1734-OW4 charakteryzują się opóźnieniem przejścia sygnału z pozycji ON do OFF wynoszącym 26 ms, przy początkowej rezystancji styku 30 mΩ. Do działania urządzenia wymagany jest prąd POINTBus o natężeniu 80 mA, a rozpraszanie mocy modułu wynosi 0,5 W, z termicznym rozpraszaniem 1,7 BTU/godz.

1734-OW4 obsługuje dostępne adaptery komunikacyjne POINT I/O, takie jak adaptery Ethernet, ControlNet i ProfiBus. Adaptery te umożliwiają modułowi 1734-OW4 odbieranie poleceń od sterowników partnerskich, takich jak ControlLogix i CompactLogix, oraz realizację sekwencji automatyzacji. Ponadto, może być łączony z innymi modułami POINT I/O w celu uzyskania wymaganego I/O.

Moduł 1734-OW4 wymaga temperatury pracy od -20 do 55 stopni Celsjusza (-4 do 131 stopni Fahrenheita) i temperatury przechowywania od -40 do 85 stopni Celsjusza (-40 do 185 stopni Fahrenheita), przy wilgotności względnej od 5 do 95%, bez kondensacji.

Moduł wyjść przekaźnikowych 1734-OW4 POINT I/O z 4 wyjściami to moduł elektroniczny posiadający 4 otwarte wyjścia elektromechanicznych przekaźników z opóźnieniem wyjściowym od ON do OFF wynoszącym 20 ms. Posiada maksymalny prąd upływu w stanie OFF wynoszący 1,2 mA przy 240 V AC poprzez rezystor obciążający. 1734-OW4 ma rezystancję styku 30 mΩ, z rozpraszaniem mocy 0,5 W przy równoważnym rozpraszaniu termicznym 1,7 BTU/godz. Jego prąd POINT BUS wynosi 80 mA, z zasilaniem magistrali 5 V DC, i może być instalowany na dowolnym z 4 modułów bazowych terminalowych 1734.

Moduł 1734-OW4 jest montowany na szynie DIN za pomocą śrub podstawy terminalowej, zgodnie z określeniem bloku bazowego. Posiada obciążalność styku 120-240 V AC przy 2 A i napięcie izolacji 250 V, testowane przy 2550 V DC przez 60 s między polem a systemem oraz między zestawami styków. 1734-OW4 ma maksymalną częstotliwość przełączania 1 operacja na 3 sekundy, jest zależna od obciążenia, z żywotnością styku elektrycznego zależną od obciążenia wynoszącą 100 000 cykli. Jest oznaczony kodem temperatury T4 i T4A, a moduł ma obudowę typu otwartego. Posiada pojedynczy przewód sygnałowy ON o przekroju 0,25-2,5 mm2 (22-14 AWG) z drutu miedzianego litego i linkowego, o dopuszczalnej temperaturze 85 stopni C. 1734-OW4 ma temperaturę pracy między -20 a 55 stopni C (-4 a 131 stopni F) przy wilgotności 5-95% bez kondensacji. Posiada odporność na udary operacyjne 30G i wibracje 5G (10-500 Hz). Każde wyjście modułu cyfrowego stykowego 1734-OW4 jest oceniane na 240 VDC RMS przy 2 A, a prąd jest zależny od obciążenia. Posiada 4 wyjścia przekaźnikowe N.O. i prąd POINTBus wynoszący 80 miliamperów z maksymalnym rozpraszaniem mocy 0,5 W.
