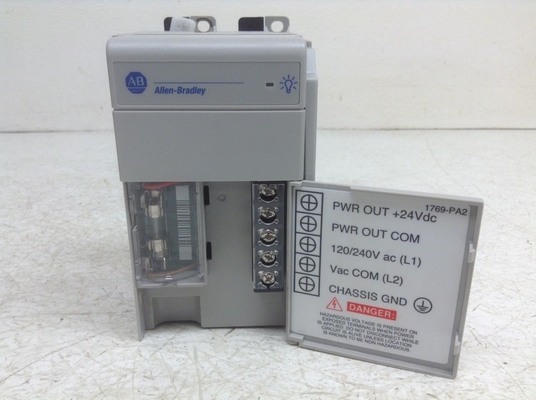

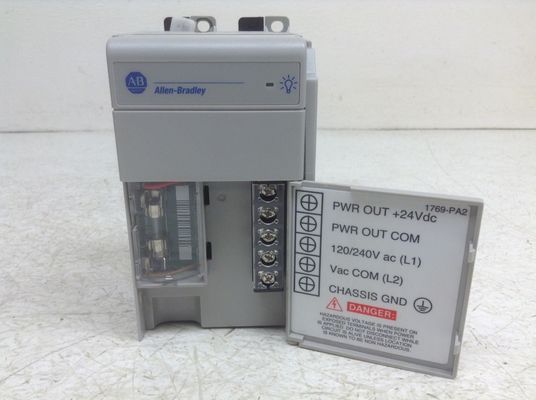

1769-PA2 CompactLogix ALLEN BRADLEY Moduł zasilania

Opis: Allen-Bradley 1769-PA2 to zasilacz 1769 CompactLogix.Ma prąd o pojemności 2.0A przy 5,0V i 0,8A przy 24VDC.

Allen-Bradley 1769-PA2 to źródło zasilania CompactLogix I/O. Jest to źródło zasilania wykorzystywane głównie jako źródło zasilania I/O, zainstalowane w zespole CompactLogix lub w banku rozszerzającym I/O.Zapewnia zasilanie modułom podłączonym w obu kierunkach modułu zainstalowanego w systemie z uwzględnieniem wymaganej klasyfikacji odległości zasilania.

Po zainstalowaniu wzdłuż zespołu kontrolera CompactLogix, Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysDo ośmiu (8) 1769 modułów może być zainstalowanych po obu stronach tego zasilania.

Wymagany zakres napięcia wejściowego dla tego źródła zasilania wynosi 85-265VAC z częstotliwością 47-63 Hz. Ma prąd o pojemności 2,0A przy 5VDC i 0,8A przy 24VDC.Moduł ten wyposażony jest wewnętrzny bezpiecznik, który można wymienić na Wickmann 19195-3.15A lub Littelfuse 02183.15MXP.

Zasilanie ma wymiary 118 x 70 x 87 mm (4,65 x 2,76 x 3,43 cali) i przybliżoną masę 525 g (1,16 funtów).ten moduł zasilania obsługuje również instalację na DIN lub bezpośrednio na płytce montażowej.

To źródło zasilania jest UL Listed dla klasy 1, Dywizji 2 Grupy A, B, C, D Lokalizacje niebezpieczne, certyfikowane dla USA i Kanady.AS/NZS CISPR 11; Emisje przemysłowe i zgodne z dyrektywą Unii Europejskiej 2004/108/WE w sprawie EMC.

1769-PA2 to zasilacz 1769 CompactLogix, wytwarzany przez Allen-Bradley.

Przy montażu Allen-Bradley 1769-PA2 należy pozostawić 50 milimetrów pomiędzy nim a pobliskim sprzętem, aby zapewnić odpowiednią wentylację.przy montażu modułu zasilania, upewnij się, że w trakcie instalacji lub pracy moduł nie zostanie dotknięty promieniowaniem statycznym, promieniowaniem UV ani odpadami.Należy unikać nadmiernego ogrzewania, ponieważ może to spowodować uszkodzenie całego modułu zasilaniaModuł 1769-PA2 jest otwartym źródłem zasilania bez obudowy.
Zapewnienie zasilania Allen-Bradley 1769-PA2 można również zamontować na szybie DIN.Przy podłączaniu modułu, należy zastosować przewód 14 AWG, a przewody należy utrzymać tak krótkie, jak to możliwe. It is recommended to place the Allen-Bradley 1769-PA2 compact I/O expansion power supply in an enclosure that protects the module from a corrosive atmosphere or contaminants that might come from the open airJeżeli urządzenie jest stosowane w pomieszczeniu, zaleca się stosowanie klimatyzatorów w celu zwalczania ciepła wokół pomieszczenia.Kompaktowy zasilacz rozszerzający I/O Allen-Bradley 1769-PA2 jest wyposażony w bezpiecznik, który zapewnia ochronę przed nieprawidłowymi przejściami linii i prądami zwarciaModuł 1769-PA2 działa na mocy 120-240 V z prądem bieżącym o częstotliwości od 47 do 63 Hertz.ułatwiające wysyłkę.
