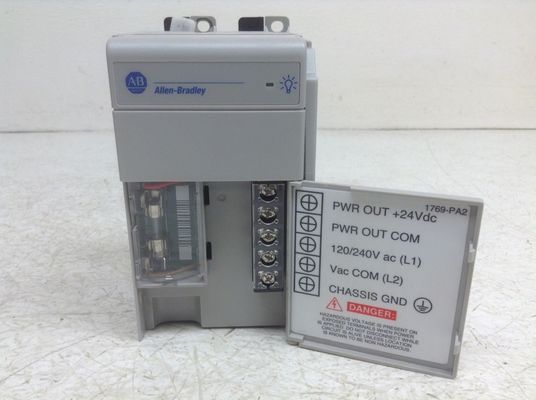

Moduł zasilania CompactLogix 1769-PA2

Opis: 1769-PA2 to zasilacz CompactLogix serii 1769. Zasilacz ten ma zakres napięcia wejściowego od 85 do 265 VAC, pracując przy nominalnym napięciu wejściowym 120V/220V AC. Posiada wydajność prądową 2,0A przy 5,0V i 0,8A przy 24VDC.

1769-PA2 to zasilacz we/wy CompactLogix. Zasilacz ten jest głównie używany jako zasilacz we/wy, instalowany w zespole CompactLogix lub w banku rozszerzeń we/wy. Zapewnia zasilanie modułom podłączonym po obu stronach modułu zainstalowanego w systemie, uwzględniając wymaganą klasę odległości zasilacza.

Po zainstalowaniu wraz z zespołem sterownika CompactLogix, moduły Compact I/O mogą być instalowane po obu stronach zasilacza, ponieważ zasilacz może dostarczać zasilanie w obu kierunkach, a także klasa odległości zasilacza może być liczona w obu kierunkach. Po obu stronach tego zasilacza można zainstalować do ośmiu (8) modułów 1769.

Wymagany zakres napięcia wejściowego dla tego zasilacza wynosi 85-265VAC przy częstotliwości 47-63 Hz. Posiada wydajność prądową 2,0A przy 5VDC i 0,8A przy 24VDC. Moduł ten jest wyposażony w wewnętrzny bezpiecznik, który można wymienić na Wickmann 19195-3,15A lub Littelfuse 02183,15MXP.

Zasilacz ten ma wymiary 118 x 70 x 87 mm (4,65 x 2,76 x 3,43 cala) i przybliżoną wagę 525 g (1,16 funta). Zgodnie ze standardem platformy CompactLogix, ten moduł zasilacza obsługuje również montaż na szynie DIN lub bezpośrednio na płycie montażowej.

Zasilacz ten posiada certyfikat UL dla niebezpiecznych miejsc klasy 1, dywizji 2, grupy A, B, C, D, certyfikowany dla USA i Kanady. Patrz UL File E10314, Australian Radiocommunications Act, zgodny z: AS/NZS CISPR 11; Industrial Emissions i dyrektywą UE 2004/108/WE EMC.

1769-PA2 to zasilacz CompactLogix serii 1769, wyprodukowany przez. Zasilacz ten ma wydajność prądową 0,8A przy 24 VDC.

Podczas instalacji 1769-PA2, należy pozostawić wolną przestrzeń 50 milimetrów między nim a pobliskim sprzętem w celu jego prawidłowej wentylacji. Ponadto, podczas montażu modułu zasilacza, należy upewnić się, że żadne promieniowanie elektrostatyczne, UV ani zanieczyszczenia nie dotkną modułu podczas instalacji lub pracy. Należy unikać nadmiernego ciepła, ponieważ może to spowodować uszkodzenie całego modułu zasilacza. Jeśli temperatura otoczenia jest nadmiernie wysoka, należy zastosować kilka metod wentylacji. Moduł 1769-PA2 jest otwartym zasilaczem, który nie posiada obudowy.
Zasilacz 1769-PA2 można również zamontować na szynie DIN. Ważną rzeczą, o której należy pamiętać podczas instalacji tego modułu zasilacza, jest to, że musi być uziemiony. Podczas podłączania modułu należy użyć przewodu o przekroju 14 AWG, a przewody powinny być jak najkrótsze. Zalecany typ przewodu to drut miedziany o odporności co najmniej 90 stopni Celsjusza. Zaleca się umieszczenie rozszerzenia zasilacza Compact I/O 1769-PA2 w obudowie, która chroni moduł przed korozyjną atmosferą lub zanieczyszczeniami, które mogą pochodzić z otwartego powietrza. Jeśli jest używany w obudowie, zaleca się stosowanie klimatyzatorów do zwalczania ciepła wokół obudowy. Rozszerzenie zasilacza Compact I/O 1769-PA2 jest wyposażone w bezpiecznik, który zapewnia ochronę przed nietypowymi przepięciami liniowymi i prądami zwarciowymi. Moduł 1769-PA2 działa na napięciu wejściowym AC od 120 do 240 V przy częstotliwości od 47 do 63 Hertz. Zasilacz ten waży tylko 2 funty i ma wymiary tylko 8 x 8 x 5 cali, co ułatwia jego wysyłkę.
