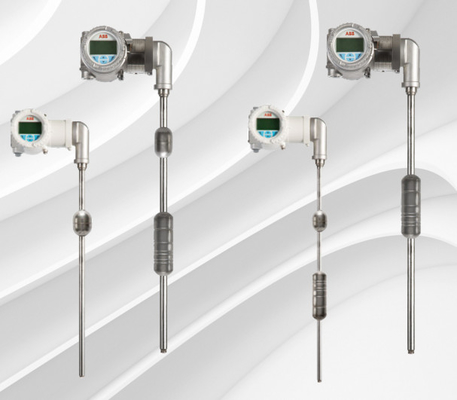

ABB LMT100 magnetostryktywny nadajnik poziomu Wysokiej dokładności wykrywanie poziomu płynu i poziomu interfejsu

Cechy
• Wysoka dokładność: 0,01 % całej skali lub ± 1,27 mm
• Nie ma potrzeby ponownej kalibracji: ustawić i zapomnieć
• Czujnik wyższej jakości (patent nr 5,473,245)
• Wskazanie lokalne z wyświetlaczem HMI
• Dwuosobowe pomieszczenie z oddzielnym końcem pola
Kompact
• Pętla napędzana prądem do długości sondy 22 m (75 ft)
• pomiar poziomu całkowitego i/lub poziomu interfejsu
• Ciśnienie do 165,48 bara (2400 psig)
Std. 124,1 bara (1800 psig)
• Zakres temperatury: od 195,5 do 426,6 °C
z opcjami
• Moduł elektroniczny wymienny/modulowy
• Wbudowany filtr RFI/EMI
• Komunikacja cyfrowa
• 4 do 20 mA mocy wyjściowej HART®
• HART 7 i FOUNDATIONTM Fieldbus ITK6.3.0
• globalne zatwierdzenia miejsc niebezpiecznych i zdolność SIL 2/3

Przekaźnik elektroniczny
Powtarzalność ± 0,005% pełnej skali lub 0,31 mm (0,012 cali), zależnie od tego, która z tych wartości jest większa
Nieliniowość ± 0,01 % całej skali lub 0,86 mm (0,034 cali), zależnie od tego, która z tych wartości jest większa
Dokładność pomiaru ± 0,01 % całej skali lub 1,27 mm (0,050 cali), zależnie od tego, która z tych wartości jest większa1
Napięcie zasilanie 12 do 43 V prądu stałego dla 4 do 20 mA HART, 9,0 do 32 V prądu stałego dla Foundation Fieldbus
Wyjście/Komunikacja 4 do 20mA HART7 lub FOUNDATION Fieldbus ITK 6.3.0
Interfejs użytkownika Interaktywny wyświetlacz, DTM, EDDL, FDI z komunikatami NE107
Ochrona pism Przełącznik sprzętowy i oprogramowanie
Zużycie energii od 4 do 20 mA przy 36,0 V DC ̇ 3,6 mA 0,13 W; 21 mA 0,76 W
przy napięciu 12,0 V DC ̇ 3,6 mA 0,043 W; 21 mA 0,25 W
Tryb HART (4.0mA) przy 36,0 V DC 0,144 W
przy napięciu 12,0 V DC 0,048 W
Tryb FF (17 mA) przy 9,0 V DC 0,153 W
przy 32,0 V DC 0,544 W
Maksymalny opór linii od 4 do 20mA przy 36,0 V prądu stałego i 21 mA, 1142 Ω*
przy 24,0 V prądu stałego i 21 mA, 571 Ω
przy 13,5 V prądu stałego i 21 mA, < 72 Ω**
** Maksymalnie dopuszczalne przy komunikacji HART wynosi 700 Ω
** Zobacz wykres prądu/oporu
Tryb HART (4mA) < 650 do 700 Ω
Tryb FF (17mA) przy 32,0 V prądu stałego, 1500 Ω.
przy 9,0 V prądu stałego, 50 Ω.
Ochrona polaryzacyjna od 4 do 20 mA, dioda w serii z pętlą, FOUNDATION Fieldbus i Profibus PA, niewrażliwa na polaryzację
Prędkość aktualizacji 10 pomiarów na sekundę
Minimalny przedział pomiarowy 76,2 mm (3,0 cali), skontaktuj się z fabryką, jeśli wymagany jest mniejszy przedział
Obszar tłumienia regulowany, zakres: od 0 do 60 s
Wyjście alarmowe Od 4 do 20 mA: NE43, wybieranie oprogramowania lub sprzętu.
Wykrywanie napięć Integralne tłumienie napięć dostępne z kodem opcji S1 spełniającym kryteria IEC61000-4-5, 1kV/2kV, kryteria B
Temperatura otoczenia: od 40 do 85 °C (od 40 do 185 °F)
Wilgotność 0-100% RH
Linializacja 21 tabela punktów dostępna
Czujnik temperatury (nieobowiązkowy) 1000 ohm Pt RTD, kod opcji SER lub STL
Klasa tolerancji temperatury IEC 60751 klasa B, ±(0,3+0,005[t]) ±70° do 230 °C
Obszar Podwójny przedział
Materiał obudowy: odlewany aluminium o niskiej zawartości miedzi z powłoką proszkową lub ze stali nierdzewnej 316
Odległe nadajnik Standardowe odległości zdalne 5 m (16 ft), 10 m (33 ft), 20 m (66 ft), 30 m (98 ft)
Materiał oznakowania urządzenia ze stali nierdzewnej AISI 316
Połączenie elektryczne Dwa M20 x 1,5 lub dwa 1⁄2in FNPT, adaptery i złącza przenośnikowe również dostępne
Ochrona przed wejściem IP66, NEMA 4X
1 Dokładność pomiaru jest rejestrowana w warunkach otoczenia fabrycznego (23,88 °F ± 5,6 °C [75 °F ± 10 °F]) za pomocą magnesu kalibracyjnego.
wpływają na nie inne czynniki, takie jak histereza pływająca, instalacja, warunki procesu i warunki otoczenia.
2 Niektóre zezwolenia mogą być inne.
Rurka czujnikowa
Opcje standardowe
Materiał 316/L stopu stali nierdzewnej 20, Hastelloy® C276, PFA-TEFLON®, inne na żądanie
Temperatura procesu ¥195,5 do 121,1 °C (¥320 do 250 °F) do 427 °C (800 °F) z opcjami
Ciśnienie procesowe: ¥1,0 do 124,1 bara @ 149 °C (¥14,7 do 1800 psig @ 300 °F) maksymalnie 165,47 bara (2400 psig) z typem sondy HP
Długość sondy 304,8 mm do 9,14 m (1 do 30 ft) 22,86 m (75 ft) maksymalnie w/ W7 elastyczna sonda w studni czujnika
Długość sonda
tolerancja
±3,2 mm (0,125 cali) do 3,0 m (10 ft); ±6,4 mm (0,25 cali) do 6,0 m (20 ft);
± 9,0 mm (0,35 cali) do 9,0 m (29,5 ft); +/ ̇ 25,4 mm (1,0 cali) do 22,86 m (75 ft)
Montowanie 3⁄4 w MNPT z wtyczkami kompresyjnymi, zwojami, luźnymi flansami i spawanymi flansami
dostępne również połączenia procesowe
/
