Bently Nevada 991 nadajnik wibracji z zasilaniem 24 VDC 2 kg masy netto i 1,52 mm zasięgu liniowego

MOQ:	1 szt
Cena £:	negocjowalne
standardowe opakowanie:	oryginalne opakowanie
Okres dostawy:	na żądanie
metoda płatności:	T/T
Wydajność dostaw:	50 sztuk/miesiąc

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Nazwa handlowa

Bently

Orzecznictwo

Numer modelu

991-01-XX-01-CN/MOD: 284318-01

Dokument

Zasilanie:

24 V prądu stałego

Waga netto:

Zakres liniowy:

1,52 mm (60 milicali)

Materiał końcówki sondy:

Ceramika z tlenku glinu (Al2O3)

Materiał obudowy sondy:

AISI 304 Stal nierdzewna

Długości kabli sondy:

0,5, 1, 2, 5 lub 9 metrów

Opis produktu

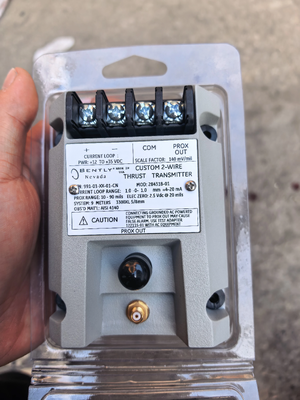

Bently Nevada 991-01-XX-01-CN/MOD: 284318-01 Przetwornik wibracji

Przegląd produktu

Przetwornik ciągu 991 jest przeznaczony przede wszystkim dla producentów oryginalnego sprzętu (OEM) odśrodkowych sprężarek powietrza, małych pomp, silników lub wentylatorów, którzy wymagają prostego sygnału proporcjonalnego przemieszczenia osiowego (ciągu) od 4 do 20 mA jako wejścia do systemu sterowania maszyną.

To 2-przewodowe urządzenie zasilane z pętli akceptuje sygnał wejściowy z naszej sondy zbliżeniowej 3300 NSv i pasującego kabla przedłużającego (dostępne w wersjach systemowych o długości 5 m i 7 m). Przetwornik przekształca sygnał w odpowiednie jednostki inżynieryjne, proporcjonalne do położenia osiowego wału i dostarcza go w postaci standardowego sygnału branżowego od 4 do 20 mA na wejście do systemów sterowania, w których występuje alarmowanie i logika zabezpieczeń maszyn.

Kluczowe funkcje

Zintegrowany czujnik zbliżeniowy nie wymaga jednostki zewnętrznej
Nieizolowane zaciski PROX OUT i COM oraz złącze koncentryczne zapewniają dynamiczne wibracje i sygnał wyjściowy napięcia szczeliny do celów diagnostycznych
Nie oddziałujące ze sobą potencjometry zera i zakresu pod etykietą przetwornika obsługują regulację pętli
Pin wejścia testowego umożliwia szybką weryfikację sygnału wyjściowego pętli przy użyciu źródła napięcia stałego o zmiennym napięciu
Obwód blokady zasilania eliminuje błędy sygnału spowodowane stanami przejściowymi napięcia sieciowego
Nie OK/Obwód zaniku sygnału zapobiega wysokim sygnałom wyjściowym lub fałszywym alarmom z powodu wadliwych sond zbliżeniowych lub luźnych połączeń
Wybór zacisków na szynę DIN lub śrub montażowych do przegrody jako standardowych opcji montażu
Konstrukcja doniczkowa do środowisk o dużej wilgotności (do 100% kondensacji)
Zgodność z sondą zbliżeniową 3300 NSv umożliwia instalację przetwornika na małych obszarach przy minimalnym prześwicie

Dane techniczne

Parametr	Specyfikacja
Wejście	Akceptuje jedną bezdotykową sondę zbliżeniową 3300 NSv i przedłużacz
Moc	Wymaga wejścia +12 do +35 Vdc na zacisku przetwornika
Wyjście sygnału	4 do 20 mAdc w określonym zakresie pełnej skali w konfiguracji 2-przewodowej
Dokładność pętli	W zakresie ±1,5% powyżej określonego zakresu pełnej skali (typowo). Dokładność oceniana od sygnału wejściowego TEST do napięcia zmierzonego na rezystancji pętli 250 Ω
Maksymalna rezystancja pętli	1000 Ω łącznie z kablem przy 35 Vdc
Ograniczenie prądu	typowo 23 mA
Zero i zakres	Nieinterakcyjne korekty zewnętrzne
Nie OK/sygnalna porażka	Sygnał wyjściowy spada do mniej niż 3,6 mA w ciągu 100 µs po stanie Nie OK. Sygnał wyjściowy został przywrócony w ciągu 0,1 sekundy po usunięciu stanu Nieprawidłowy
Wyjście czujnika zbliżeniowego	Kompatybilny z nieuziemionym, przenośnym sprzętem testowym. Użyj adaptera testowego 122115-01 do izolacji sygnału z uziemionym sprzętem testowym zasilanym prądem zmiennym

Ważne uwagi

Regulacja sondy krytyczna

Regulacja sondy i jej zakres mają kluczowe znaczenie w pomiarach położenia ciągu. Nieprawidłowe ustawienia odstępu sondy mogą uniemożliwić przetwornikowi osiągnięcie pełnej skali w kierunku normalnym lub przeciwnym. Aby dokonać prawidłowej regulacji, postępuj zgodnie z instrukcjami zawartymi w instrukcji.

Ograniczenia aplikacji

Przetworniki ciągu mają ograniczenia w porównaniu z systemami ciągłego monitorowania. Chociaż możliwe jest alarmowanie w przypadku pozycji ciągu i sprawdzanie, czy nie jest OK, nie można używać funkcji monitorowania, takich jak czasowe wyłączenie kanału OK, obejście zagrożenia i mnożenie wyłączenia. Sterowniki PLC podłączone do przetworników ciągu nie nadają się do stosowania w systemach diagnostycznych obejmujących cały zakład.

Zalecenie dotyczące izolacji sygnału

Złącze koncentryczne PROX OUT przetwornika wibracji 991 zapewnia nieizolowany sygnał przetwornika dynamicznego. Chociaż sygnał ten można podłączyć bezpośrednio do zasilanego bateryjnie lub izolowanego sprzętu testowego, zdecydowanie zalecamy użycie adaptera testowego 990/991 w celu izolacji sygnału podczas korzystania ze sprzętu testowego zasilanego prądem zmiennym w celu utrzymania integralności zabezpieczeń maszyn.
